PANDUAN PENGGUNA: PAGAR LISTRIK (ENERGIZER) 1.5 JOULE

Daftar isi :

Pemasangan pagar listrik yang benar sangat penting untuk menjaga keamanan peternakan dan lahan Anda

Panduan Instalasi, Pagar Listrik 1.5 Joule Pengoperasian, Perawatan, dan Pemecahan Masalah
Khusus untuk Pagar Peternakan & Pengaman Lahan

1. SPESIFIKASI PRODUK

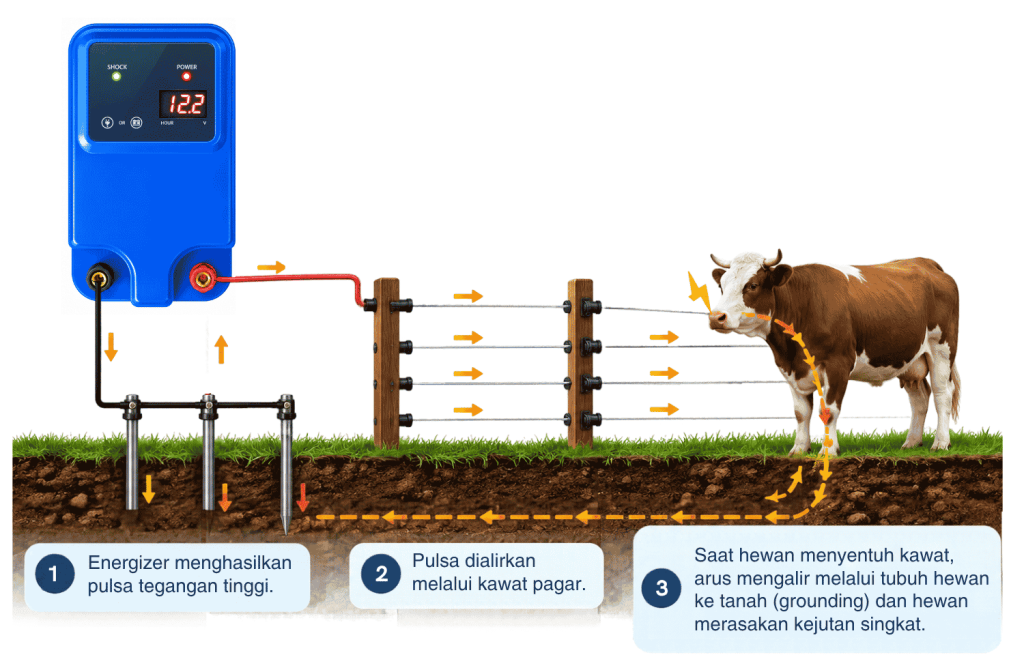

Alat ini bekerja dengan mengirimkan pulsa listrik bertegangan tinggi ke kawat pagar. Ketika hewan menyentuh kawat dan tanah secara bersamaan, sirkuit tertutup sehingga memberikan kejutan listrik singkat yang aman namun efektif memberi efek jera.

Parameter	Spesifikasi
Tegangan Input	DC 12 V
Tegangan Output	10,5 kV
Arus Input	2 A
Arus Output	100 – 700 mA
Energi Pulsa	1,5 Joule
Periode Pulsa	0,75s – 0,3s
Durasi Pulsa	≤0,1 detik
Jangkauan Beban	Hingga 10 km (tergantung kondisi pemasangan)

2. PETUNJUK KESELAMATAN (WAJIB DIBACA)

PENTING: Pemasangan grounding dan pelindung kebocoran yang tidak benar dapat menimbulkan risiko sengatan listrik berbahaya serta merusak alat.

Lokasi Unit: Pasang unit di tempat yang kering, berventilasi baik, terlindung dari air, dan tidak mudah tergenang.
Keamanan Pengguna: Jauhkan anak-anak dan orang awam dari kawat saat sistem aktif. Dilarang menyentuh kawat pagar saat energizer menyala.
Perbaikan & Pemeriksaan: Selalu matikan unit dan cabut sumber daya sebelum memeriksa kawat, kabel, atau mesin.
Kualitas Grounding: Pastikan sambungan grounding terpasang kuat, tidak longgar, dan bebas karat.
Tanda Peringatan: Pasang papan peringatan “Pagar Listrik” di area yang mudah terlihat.

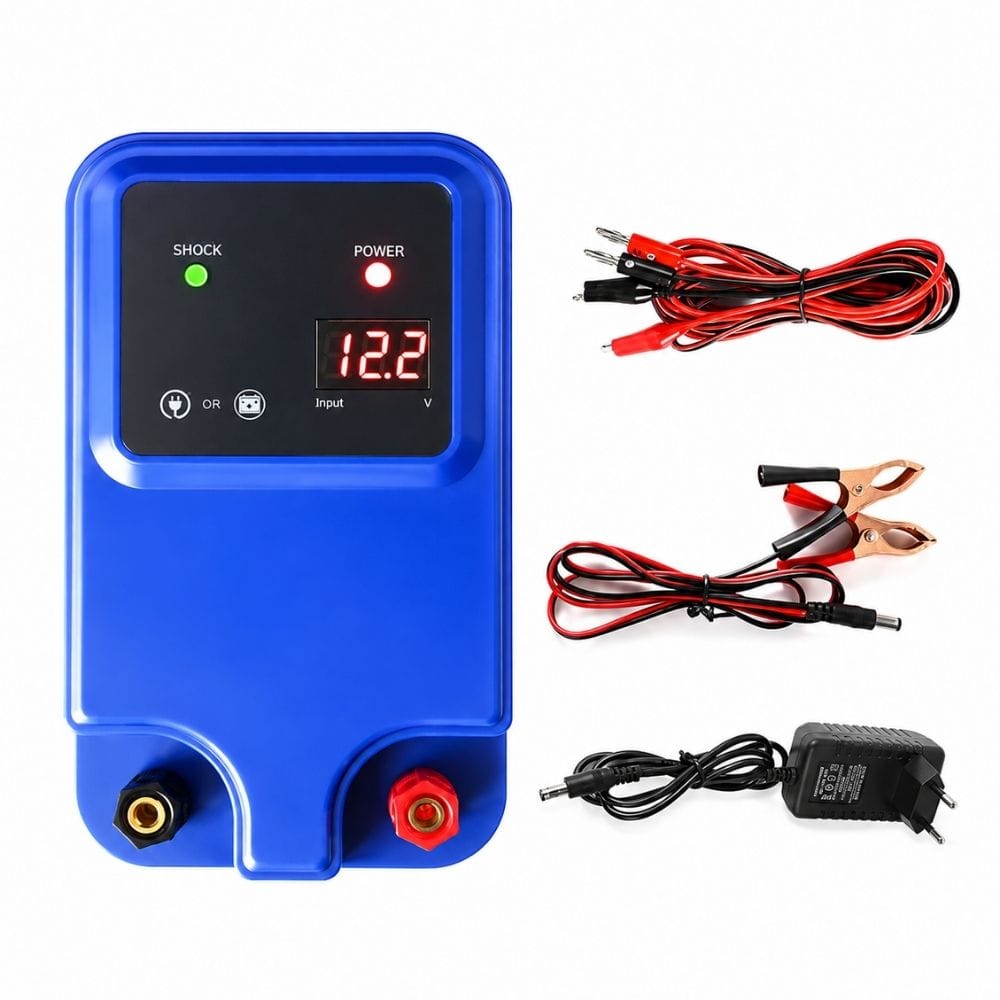

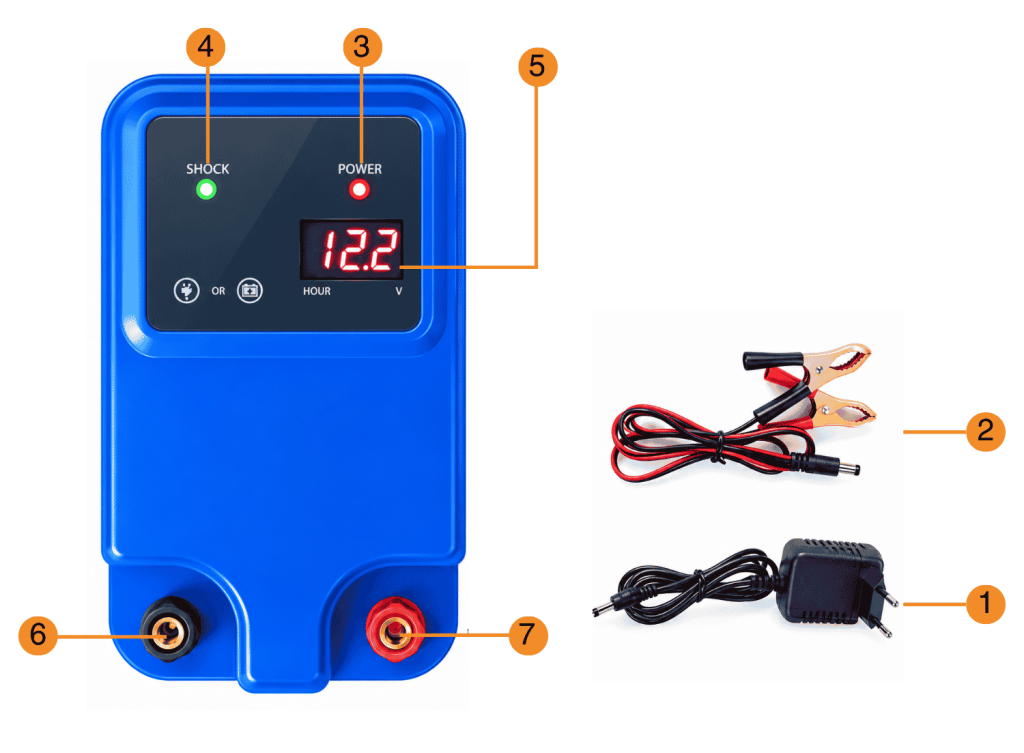

3. MENGENAL BAGIAN-BAGIAN ALAT

1. Adaptor / Power Supply: Mengubah arus daya sesuai kebutuhan unit.
2. Kabel Koneksi Baterai (Jepit Aki): Digunakan saat mengoperasikan unit via aki/baterai 12V.
3. Indikator POWER (Merah): Menyala menandakan unit terhubung ke arus listrik.
4. Indikator SHOCK (Hijau): Berkedip saat pulsa listrik bekerja dengan normal.
5. Layar Display: Menampilkan informasi tegangan input (Volt) atau kondisi daya.
6. Terminal Grounding (Hitam): Dihubungkan langsung ke batang pembumian (ground rod).
7. Terminal Output Tegangan Tinggi (Merah): Dihubungkan langsung ke kawat pagar.

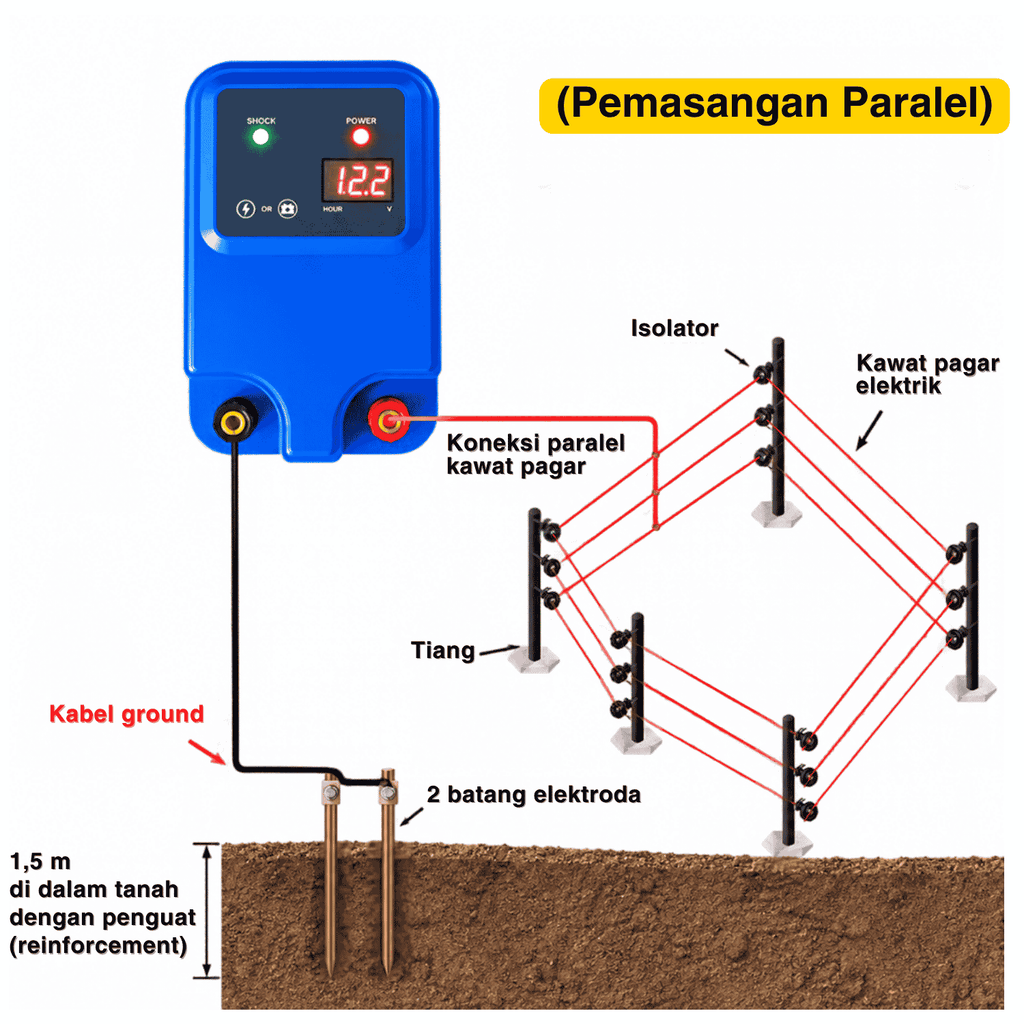

4. DIAGRAM DAN LANGKAH PEMASANGAN PAGAR LISTRIK

Komponen yang Dibutuhkan:

Unit energizer pagar listrik 1.5 Joule + Sumber Daya (Aki 12V / Adaptor).
Tiang pagar, isolator pagar, dan kawat baja/aloi.
Kabel tegangan tinggi (High Voltage Cable) & kabel grounding.
Batang grounding (copper rod) minimal 2 batang.

Tahapan Instalasi Pagar (Pemasangan Paralel):

Penempatan Unit: Pasang unit energizer di tempat yang aman, kering, dan mudah dijangkau.
Pemasangan Grounding: Tanam minimal 2 batang elektroda grounding ke dalam tanah kedalaman ±1,5 meter. Hubungkan ke Terminal Grounding (Hitam).
Pemasangan Kawat & Isolator: Pasang isolator pada tiang pagar, lalu bentangkan kawat.
Koneksi Paralel: Hubungkan jalur kawat pagar atas, tengah, dan bawah secara paralel.
Koneksi Utama: Hubungkan Terminal Output (Merah) ke kawat pagar menggunakan kabel tegangan tinggi.

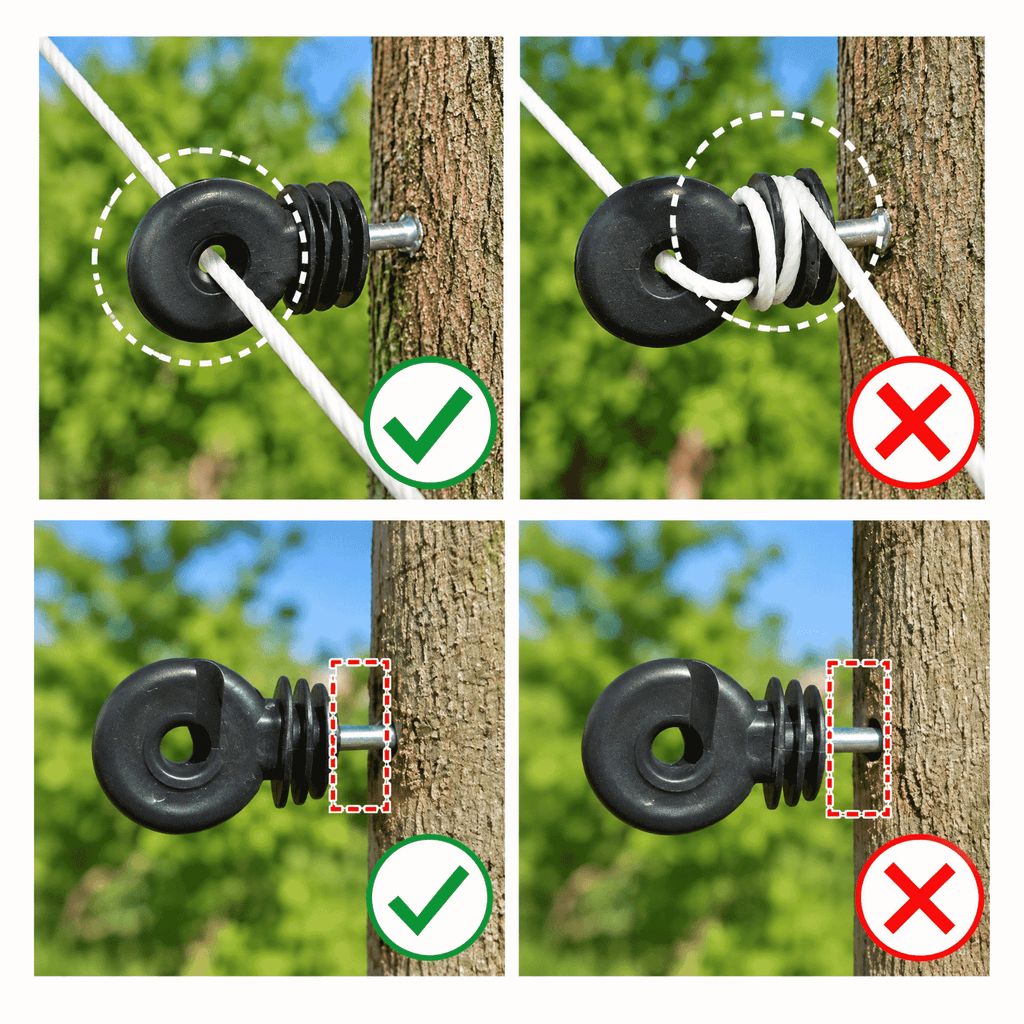

5. HAL PENTING DALAM PEMASANGAN KAWAT & ISOLATOR

Jalur Kawat: Masukkan kawat melewati lubang tengah isolator. Jangan pernah melilitkan kawat di alur luar isolator.
Jarak Aman: Pastikan posisi isolator memberi jarak yang cukup antara kawat dan tiang kayu/besi untuk mencegah kebocoran arus.
Sudut Pagar: Pada bagian sudut, pasang isolator dengan kokoh agar kawat tidak kendur atau bergesekan langsung dengan tiang.
Kebersihan Jalur: Pastikan sepanjang kawat tidak bersentuhan dengan rumput tinggi, ranting pohon, atau benda logam.

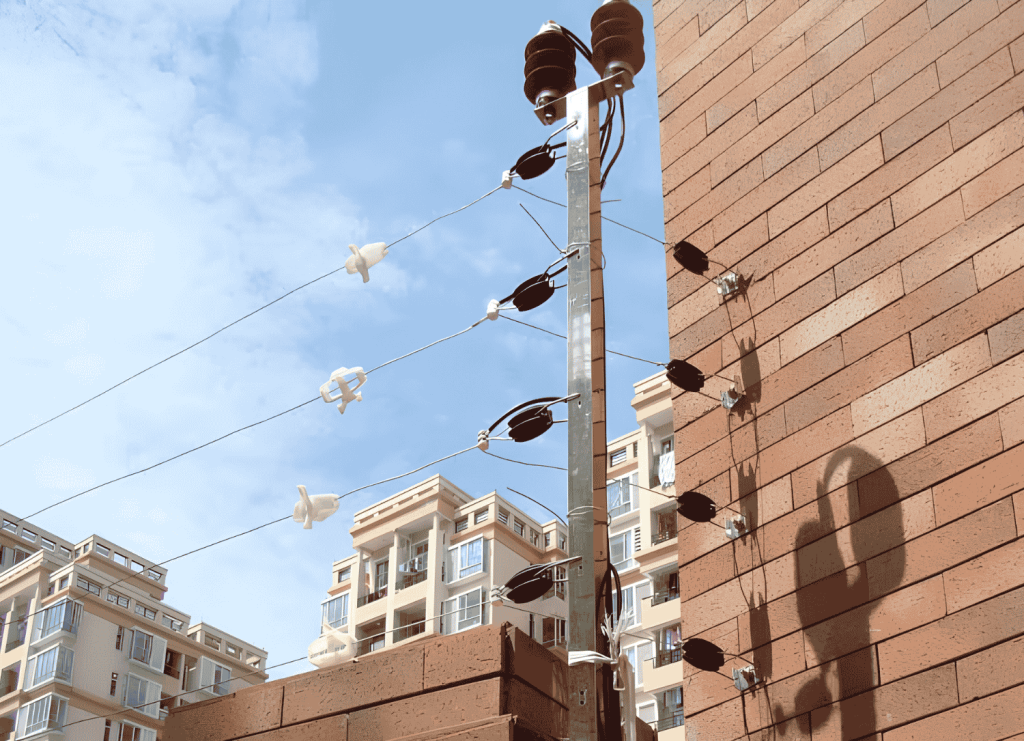

6. PEMASANGAN ANTI PETIR PADA PAGAR LISTRIK (LIGHTNING ARRESTER)

Catatan: Anti petir meminimalkan risiko kerusakan akibat lonjakan arus petir, namun tidak menjamin perlindungan 100%. Dilarang memperbaiki sistem saat badai petir.

Urutan Sambungan Anti Petir:

Pasang unit Anti Petir (Lightning Arrester) pada tiang utama.
Hubungkan kawat pagar ke bagian atas Anti Petir.
Tarik kabel dari bagian atas Anti Petir ke Terminal Output Merah di energizer.
Hubungkan bagian bawah Anti Petir langsung ke Batang Grounding khusus di tanah.

7. PEMECAHAN MASALAH (TROUBLESHOOTING) & PERAWATAN

Putuskan selalu arus listrik sebelum melakukan penanganan teknis!

Masalah	Kemungkinan Penyebab	Langkah Penanganan
Unit Tidak Menyala	Adaptor rusak, kabel longgar, atau baterai habis.	Periksa sambungan kabel dan cek daya aki/adaptor.
Body Unit / Grounding Menyestrum	Sistem grounding tidak terpasang atau kualitas buruk.	Matikan alat, periksa dan perbaiki kedalaman/sambungan batang grounding.
Efek Kejutan Lemah / Tidak Terasa	Ada kebocoran arus ke tanah (menyentuh rumput/tanah).	Bersihkan rumput, ranting, atau benda logam yang menempel di kawat.
Indikator SHOCK Tidak Berkedip	Modul pulsa bermasalah atau tegangan input dropping.	Periksa tegangan input. Jika daya cukup tapi tetap mati, hubungi teknisi/layanan purnajual.

Pemeriksaan dan pembersihan jalur pagar listrik dari tanaman liar atau rumput tinggi secara berkala.

Routine pembersihan jalur pagar dari tanaman liar/rumput tinggi.
Cek kekencangan kawat dan kondisi isolator (ganti jika retak/pecah).
Pastikan klem terminal grounding bebas dari korosi/karat.
